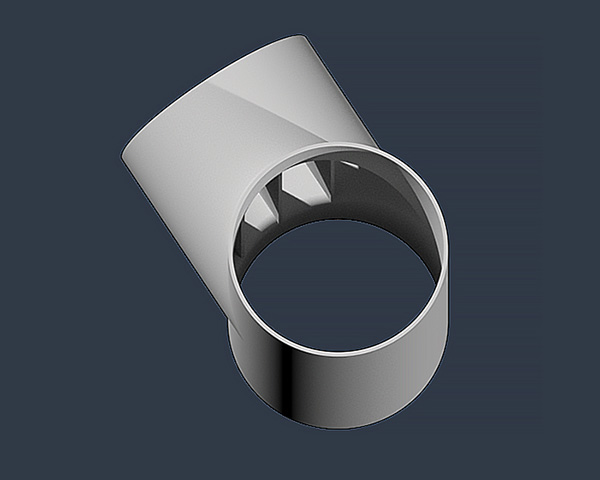

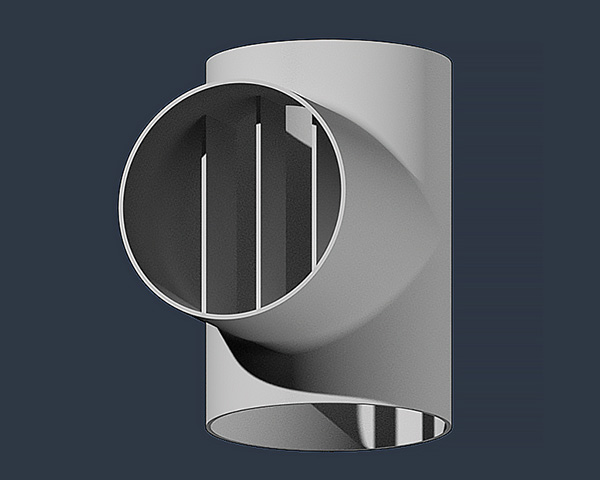

Классический тройник с решеткой – это штампованный, либо штампосварной, либо сварной равнопроходной или переходный фитинг трубопроводов, особенностью которого является наличие в ответвлении от основной магистрали специализированной сварной реберной конструкции, которая условно называется решеткой.
Основным назначением решетки на тройнике является предотвращение попадания посторонних крупных предметов из ответвления внутрь тройника в трубопроводах с загрязненной средой. Помимо этого, при прохождении скребка по основной магистрали для очистки трубопровода от парафиновых отложений, а также диагностических устройств для контроля его внутренней поверхности, решетка играет роль специального направляющего элемента, препятствуя заклиниванию данных устройств при прохождении по магистрали.
Элементы решетки, так называемые ребра, изготавливаются из листового или рулонного проката углеродистых или низколегированных сталей, отвечающих условиям свариваемости с металлом тройника. В зависимости от требований Заказчика, ребра могут ввариваться независимыми, сваренными между собой с частичным перекрытием.
Конструктивные особенности решеток, - толщина ввариваемых ребер, их количество, расстояние между ребрами, а также между крайними ребрами и внутренней поверхностью ответвления зависят от типоразмеров исходного тройника. При этом, ввариваемые ребра всегда ориентируются параллельно оси магистрали трубопровода, что объясняется назначением ввариваемой решетки.
